電動雙柱測試臺使用方法
瀏覽： 發布日期：2017-10-27
電動雙柱測試臺使用方法

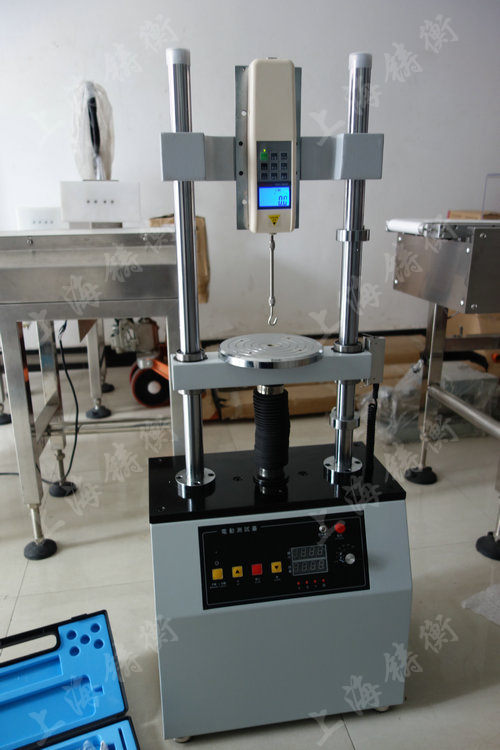

上海鑄衡廠家生產銷售的SGSZ電動雙柱測試臺是專為SGHF系列和SGNK系列推拉力計配套用的推拉負荷試驗臺。我司SGSZ電動雙柱測試臺采用雙立桿結構，具有穩定性好，適用范圍廣，使用方便等優點，并具有無級調速，手動（電動）、自動操作切換功能。
上海鑄衡廠家生產銷售的SGSZ電動雙柱測試臺是專為SGHF系列和SGNK系列推拉力計配套用的推拉負荷試驗臺。我司SGSZ電動雙柱測試臺采用雙立桿結構，具有穩定性好，適用范圍廣，使用方便等優點，并具有無級調速，手動（電動）、自動操作切換功能。
1.測力計安裝方法
１）傳感器內置式：將4-M6螺絲穿入固定塊4-φ6.2孔中，在螺紋方向各套入1個墊圈，并與測力計安裝板上4-M6螺紋旋緊，測力計安裝板上，測力計安裝孔分為兩組,分別為30x145、40x90。用戶可根據自己的需要確定。
２）傳感器外置式：將2-M8螺絲穿入固定塊2-φ8.5孔中，并與連接桿上2-M8螺絲旋緊。將M12螺母穿入連接桿通孔內并與傳感器旋緊即可，操作系統可安裝在外置式測力計安裝板上。
2.操作面板使用方法:
1）電源開關：當按下按鈕時,接通電源,再次按下,電源斷開。
2）速度操作：由于被測物體及用戶要求的不同,當調整調速器旋鈕時,載體的運動速度為60～300mm/min。
3.功能操作：
手動/自動，當將旋鈕旋至手動時，如使載體運動，則需按住升（UP）或降（DOWN）鍵，斷開則運動停止。當旋鈕旋至自動時，如使載體運動則直接按升（UP）或降（DOWN）鍵。
4.測力計高度調整：
SG立式機臺固定塊兩側為M8鎖緊鏍釘，首先將M8鎖緊鏍釘松開，將固定塊向上或向下移動到所需要的高度后，將M8螺釘鎖緊。
5.行程調整:
導柱上十字槽螺釘為很大行程的1，限位套為用戶測量所需行程調節套。
電動雙柱測試臺計數器使用方法：計數器上方為數字顯示屏、記錄試驗次數，下方為預置按鈕（左1～4），右1為倍率按鈕（1X、10X、100X）如：用戶對某一產品進行連續測試，測試次數為5、倍率為10X，則測試架往復10次顯示屏顯示為1，運行50次后自動停止，如需再次測試，按停止按鈕即可。
電動立式雙柱測試臺規格型號
電動立式雙柱測試臺規格型號
|
產品型號 (Model) |
***負載 （KN） |
有效行程 （mm） |
外形尺寸 （mm） |
重量 （KG） |
| SGSZ-5 | 5 | 220 | 400X250X1050 | 56 |
| SGSZ-5J | 5 | 標配220（可訂做220-1000） | 400X250X1300 | 60 |
| SGSZ-10 | 10 | 640X400X2400 | 88 | |
| SGSZ-20 | 20 | |||
| SGSZ-30 | 30 |
